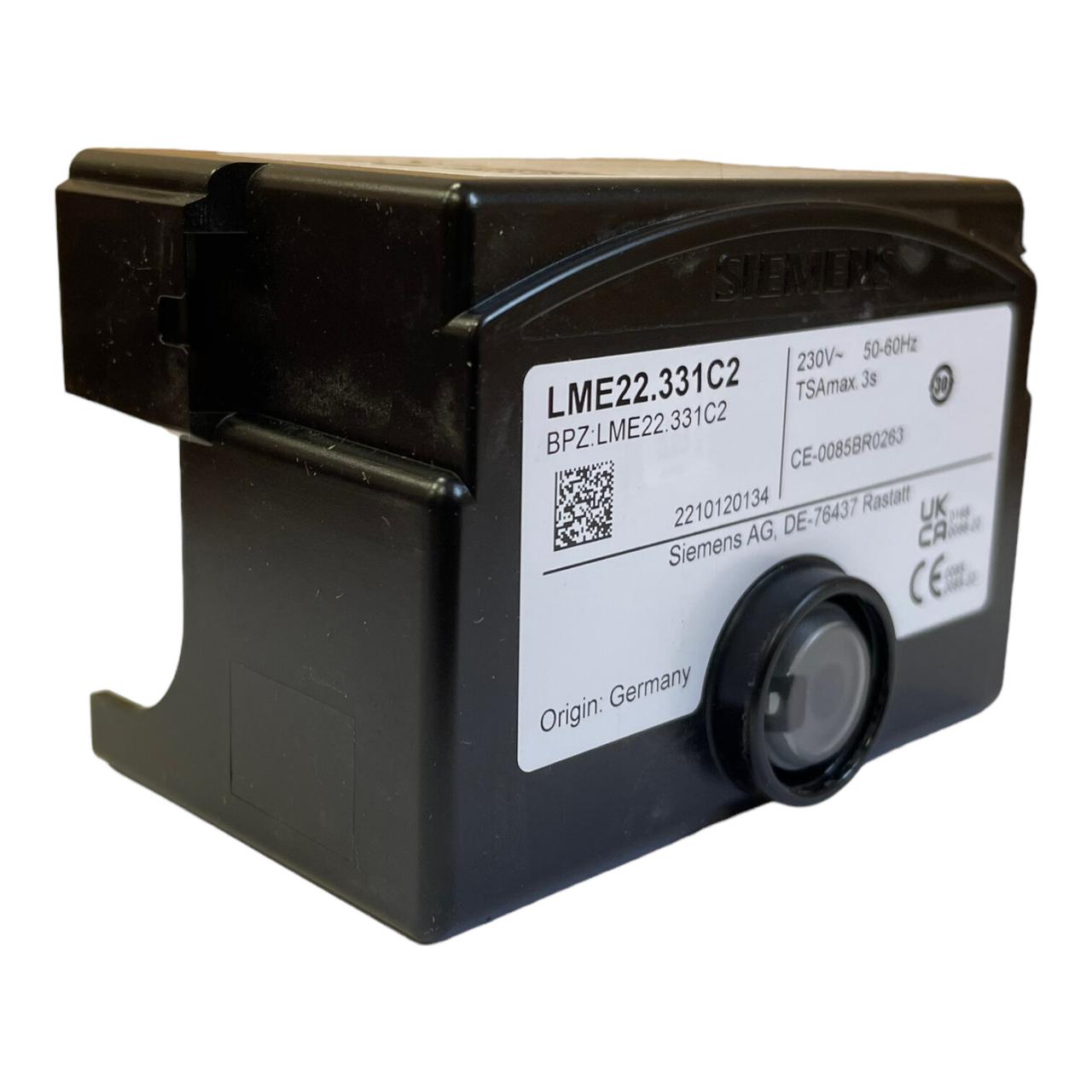

Ecoflam 65324042 қазандықтарына арналған Siemens LME22.331C2 жану машинасы.

1 - және 2-сатылы газ жанарғыларына немесе қайта-қысқа мерзімді жұмыс режиміндегі газ жанарғыларына арналған.

Жалынды бақылау иондаушы жалын сенсоры немесе газбен жұмыс істейтін үрлемелі оттықтарға арналған қосымша AGQ3.XA27 құрылғысы бар QRA жалын сенсоры арқылы немесе QRC көк жалын сенсоры арқылы көгілдір жалын арқылы жүзеге асырылады.

Сипаттамалары:

Күту: 2.5 сек.
Алдын ала үрлеу уақыты: 30 сек.
Қауіпсіздік уақыты: 3 сек.
Тұтануды күту: 2 сек.
Тұтану алдында күту: 3 сек.
BV2 тұтану және өшіру таймингтері: 8 сек.

Параметрлер және пайдалану шарттары:
Үрлеу ұзақтығы: 30 секунд.
Сақтандырғыш уақыты: 3 сек.
От жағу алдындағы уақыт: 3 секунд.
"Кіріктірілген себет" түрі бойынша жасалған. Жоғары температураға төзімді пластикалық корпуста негізгі элементтер бар: микроконтроллер, басқару релесі, жалын сигналының электронды күшейткіші.
Сервожетек қарастырылған. Тұтқа мен жалынды бақылау датчигі жиынтыққа кірмейді.
Авариялық тоқтату/іске қосу түймесі интерфейс адаптерін қосу үшін жарық диодты және розеткамен жабдықталған.


Функционал және мүмкіндіктер:

Автоматты басқару блогы құлыпталған кезде жанармай клапандарына, оттық қозғалтқышына және тұтану жүйесіне арналған терминалдарды дереу өшіреді (іске қосу ұзақтығы < 1 секунд).

Құрылғының төмен кернеуден қорғанысы бар. Жұмыс параметрлері 175 вольтқа дейін төмендеген кезде құрылғы автоматты түрде өшеді. Қайта іске қосу жұмыс кернеуі (185 В) қалпына келген кезде басталады.

Иондаушы электрод немесе QRA жалын датчигі жалынның жануын қосымша AGQ3 қондырғысымен басқарады.

Ауа қысымын бақылау жабдықты іске қосу және пайдалану кезінде қысым қосқышының жұмысын тексеру арқылы жүзеге асырылады.

Ағымдағы оқиғалар мен іркілістердің себептері туралы ақпараттандыру жүйесі ойластырылған. Автоматика жұмысы туралы хабарлау үшін көп түсті индикация және кодтар жүйесі қарастырылған. Сондай-ақ, қызметтік ақпаратты интерфейс адаптері және мамандандырылған бағдарламалық жасақтама (ACS410 PC Windows software) арқылы алуға болады.

Негізгі сипаттамалары

• Жағу тәсілі:үрлемелі
• Жанармай түрі:газды
• Оттық түрі:екі сатылы немесе бір сатылы
• Жұмыс тәртібі:үзік-үзік
• Іргесінің болуы:жоқ
• Алдын ала желдету уақыты (tv/tp):30 сек
• Сақтандырғыш уақыты (ts):3 сек
• От жағу алдындағы уақыт (tvz):3 сек
• Электрмен жабдықтау:230 Жылы
• Жалын датчигінің түрі:ультракүлгін
• Қоршаған ортаның жұмыс температурасы:-20-дан +60 °C-қа дейін
• Шаң-ылғалдан қорғау класы:IP 40
• Салмағы:0.2 кг
• Өлшемдері:14x90x9 см

Қазандықтардың үлгілеріне орнатылады:

Ecoflam
Өндіруші: Siemens
