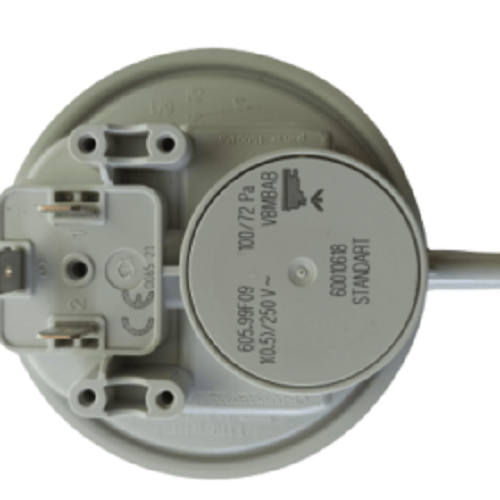

Реле давления воздуха (прессостат) HUBA 100/72 Па

Прессостат 100/72 Па для котлов Beretta Mynute/Idra Exclusive  R7070, 1005272, r01005272.

Реле давления дыма (прессостат) предназначен для контроля работы вытяжной трубы и вентилятора.

Прессостат (или дифференциальное реле давления дыма) контролирует работу вентилятора газового котла, процесс дымоудаления.

Помимо этого, прессостат дает разрешение на работу горелки. Этот датчик представляет собой плоский корпус, внутренний объем которого разделен чувствительной мембраной, к которой присоединен трехконтактный микропереключатель. Y-образная трубка служит для отвода конденсата.

В корпусе прессостата на мембрану воздействует, с одной стороны, атмосферное давление воздуха, а с другой — давление дымовых газов, выбрасываемых вентилятором. Таким образом, объединяются два импульса давления (негативный и позитивный). Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя при этом на мембрану, которая перемещаясь, изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого. Во время поджига микропроцессор подает напряжение на контакты реле вентилятора, включая его в работу. После запуска вентилятора диафрагма реле давления меняет свое положение, по ходу переключая контакты микропереключателя. Замыкаются контакты c и по. Микропроцессор подключает секцию поджига и контроля пламени. После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты).

Устанавливается в модельном ряде котлов Beretta:

Mynute:

• 24CSI;
• 20/20 CSP;
• 20/20 CSI.

Idra Exclusive:

• 24 ESI.
