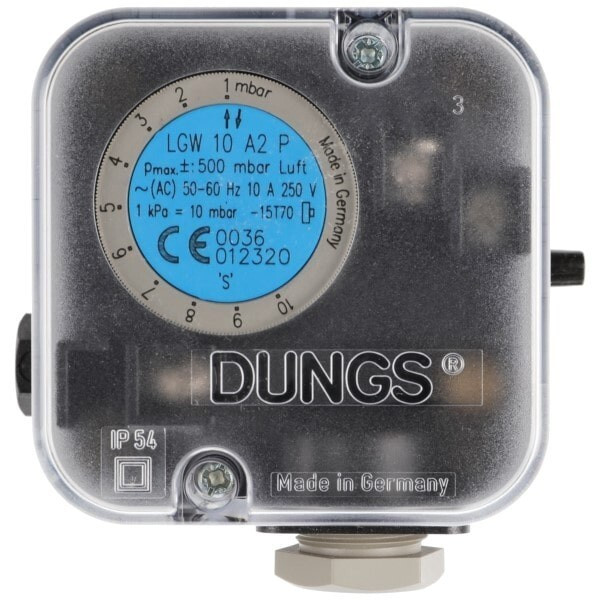

65323047 Реле давления воздуха LGW 10A2P 1-10 мбар

Реле давления котлов Dungs LGW 10 A2 P 65323047.

Альтернативный артикул:

• 65074449

Реле давления предназначено для контроля дифференцированного давления.

Особенностью прибора является наличие контрольной кнопки, с помощью которой осуществляется проверка функции безопасности.

Универсальный датчик используется в топочных агрегатах, установках вентиляции и кондиционирования воздуха.

Основные характеристики

• Для контроля: дифференциального давления

• Рабочая среда: воздух, нейтральные газы

• Диапазон регулировки: от 1 до 10 мбар

• Диапазон срабатывания: от 0 до 0.5 мбар

• Класс пылевлагозащиты: IP 54

• Максимальное рабочее давление: 500 мбар

• Тип соединения: Rp 1/4"

• Вид подключения:  кабельный ввод M20

• Рабочая температура окр. среды: от -15 до +70 °C

• Вес: 0.2 кг

• Габариты: 8.7x8.2x6 см

Исполнение и принцип работы:

1. Переключающее устройство реагирует на дифференциальное давление. Действие прибора базируется на передаче сигнала на блок управления и замыкании контакта при повышении или снижении заданной величины давления. Для регулирования реле предусмотрен поворотный диск и цифровая шкала.
2. Реле снабжено высокочувствительной мембраной из НБК. Корпус из качественного полимера имеет компактные габариты и соответствует стандарту электрозащиты IP 54. По заявке потребителя можно усилить защиту до IP 65.
3. Подключение реле осуществляется на резьбу. Монтажное положение (рекомендуемое) – вертикальное. При любой другой ориентации срабатывание будет происходить при давлении выше/ниже установленного (максимум ± 0,5 мбар).

Достоинства:

• контрольная кнопка;
• высокочувствительная мембрана;
• простое резьбовое подсоединение;
• ручная настройка точки переключения;
• защита электрических контактов по стандарту IP 54;
• универсальное назначение.

Устанавливается на модели котлов:

• Dungs LGW 10 A2 P.

Производитель: Dungs
