Реле давления воздуха (прессостат) HUBA 180/165 Па

118404961    1208669443

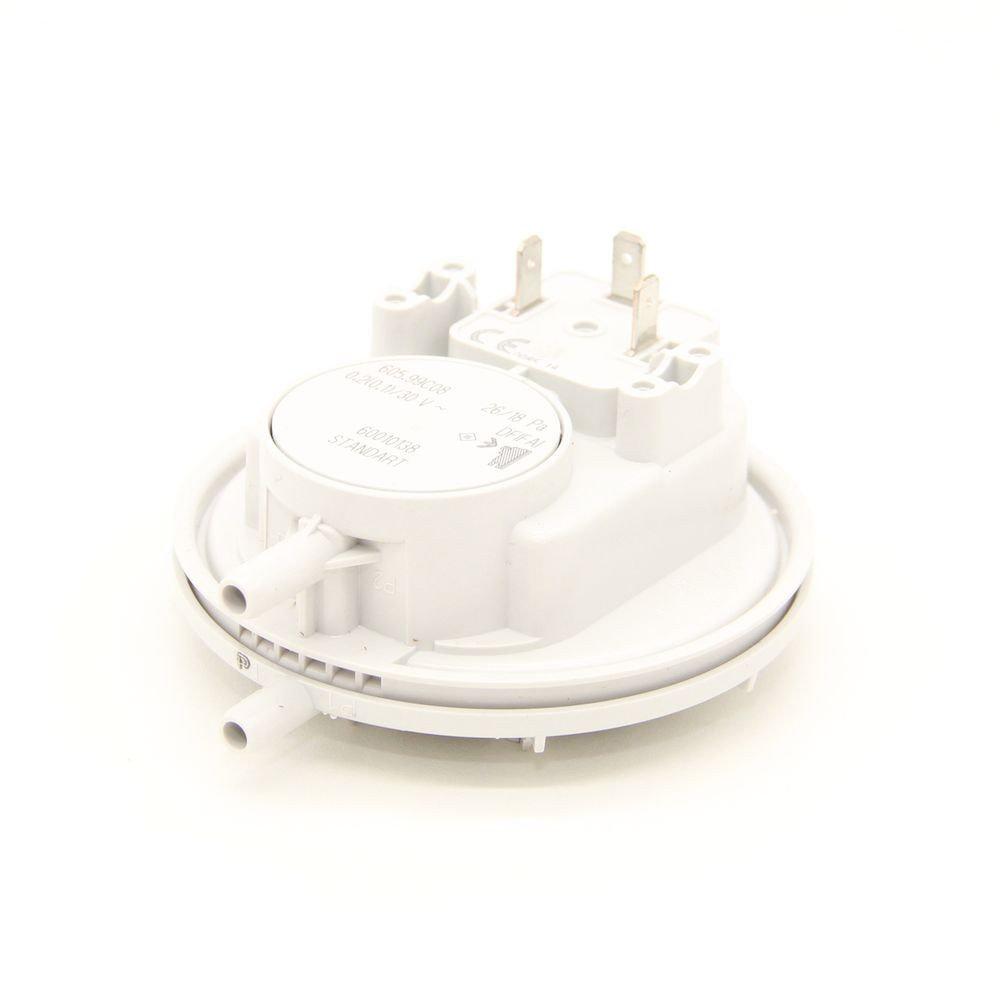

Реле давления (Прессостат) 180/165 Pa для котлов Viessmann 7842612

Прессостат (или дифференциальное реле давления дыма) контролирует работу вентилятора газового котла, процесс дымоудаления.

Помимо этого, прессостат дает разрешение на работу горелки. Этот датчик представляет собой плоский корпус, внутренний объем которого разделен чувствительной мембраной, к которой присоединен трехконтактный микропереключатель. Y-образная трубка служит для отвода конденсата.

В корпусе прессостата на мембрану воздействует, с одной стороны, атмосферное давление воздуха, а с другой — давление дымовых газов, выбрасываемых вентилятором. Таким образом, объединяются два импульса давления (негативный и позитивный). Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя при этом на мембрану, которая перемещаясь, изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого.

Во время поджига микропроцессор подает напряжение на контакты реле вентилятора, включая его в работу. После запуска вентилятора диафрагма реле давления меняет свое положение, по ходу переключая контакты микропереключателя. Замыкаются контакты c и по. Микропроцессор подключает секцию поджига и контроля пламени. После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты).

Устройство отрегулировано таким образом, что:

• при нормальном давлении приточного воздуха и продуктов горения, мембрана замыкает первую группу контактов, эта цепь включена в общую электрическую цепь всего котла – оборудование работает в штатном режиме, зажигается горелка и включается контроль пламени;
• при нарушенном дымоудалении, мембрана сдвигается от нормального положения под действием разрежения, замыкая другую группу контактов, активируя дежурный режим работы котла и выдавая сообщение об аварии.

Реле давления (прессостат) предназначен для контроля отработанных дымовых газов в котлах. Прессостат представляет собой обычный контроллер, в корпусе которого размещены две управляющие электрические цепи. Их переключение осуществляется с помощью мембраны.

Устанавливается на следующих моделях котлов:

• Vitopend 100-W A1JA 30 кВт;
• Vitopend 100-W WH1D 30 кВт.
